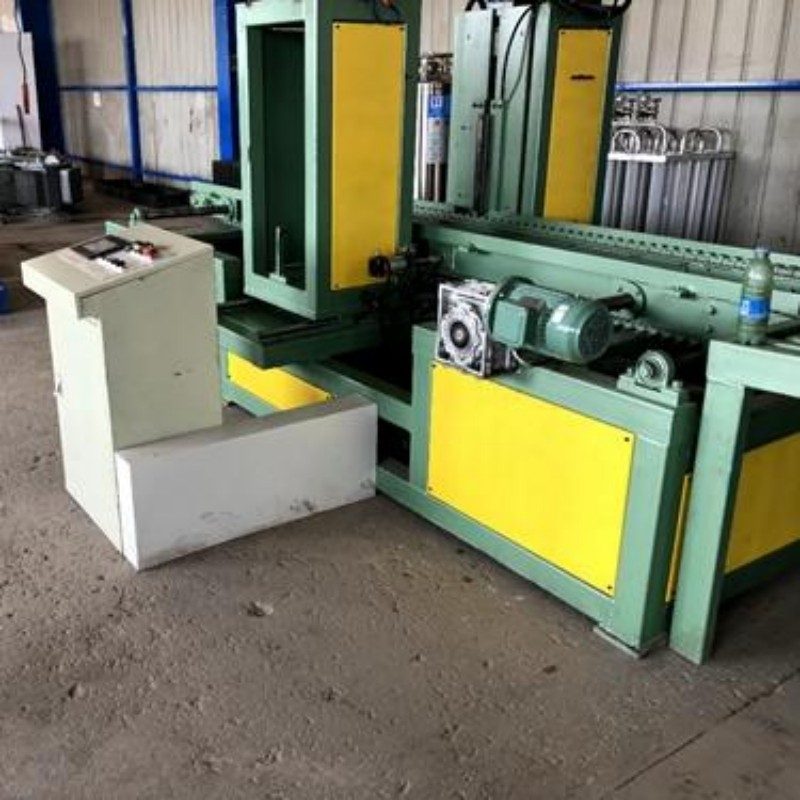

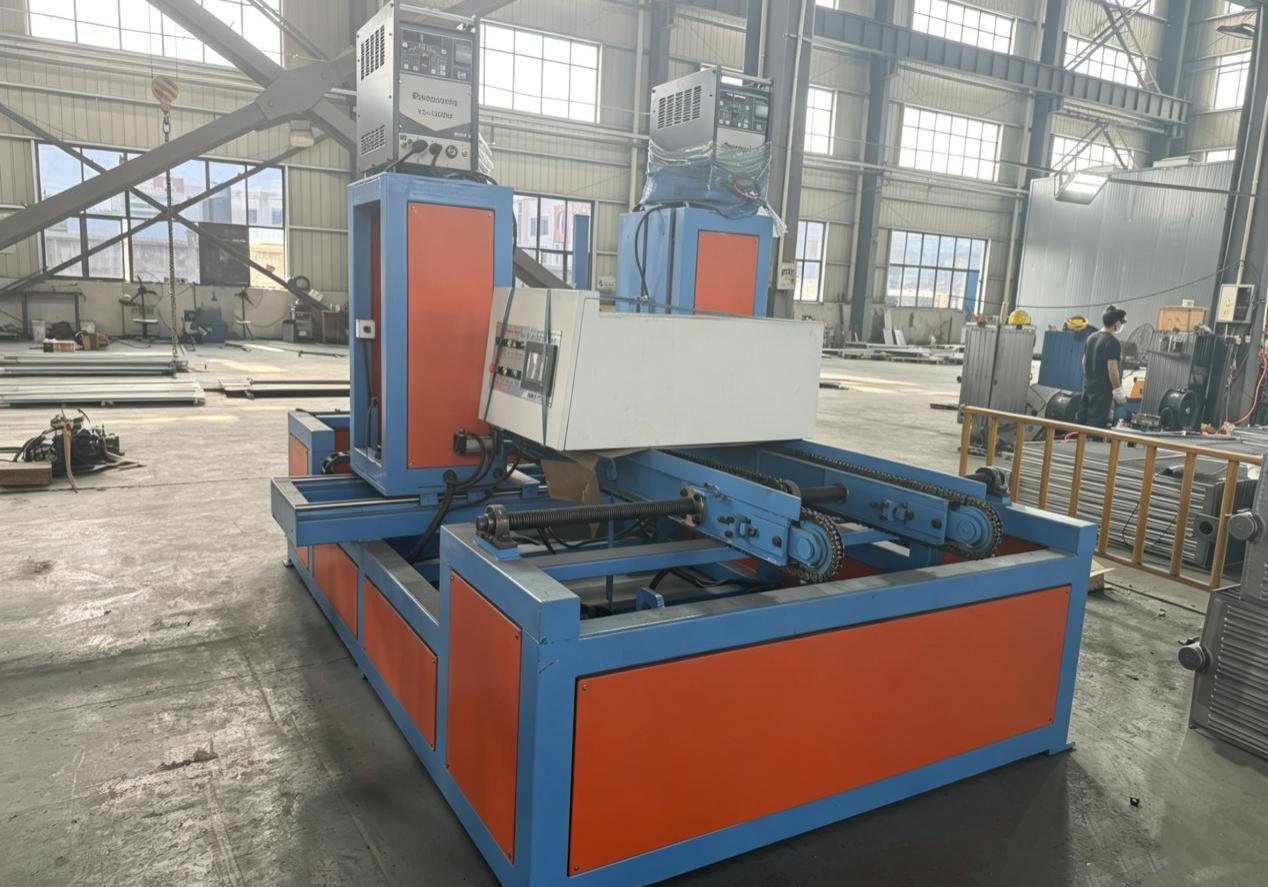

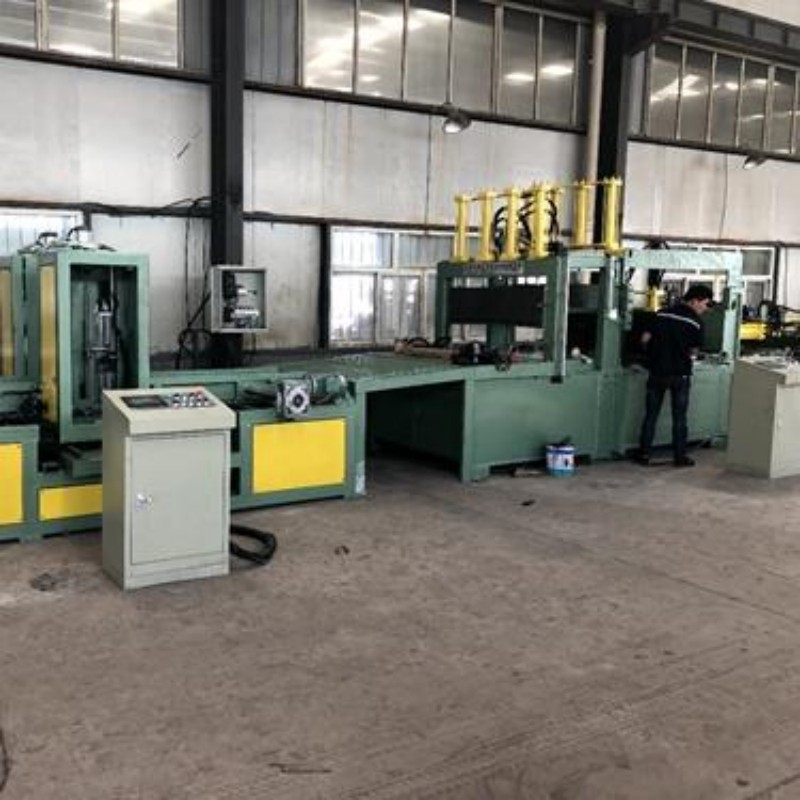

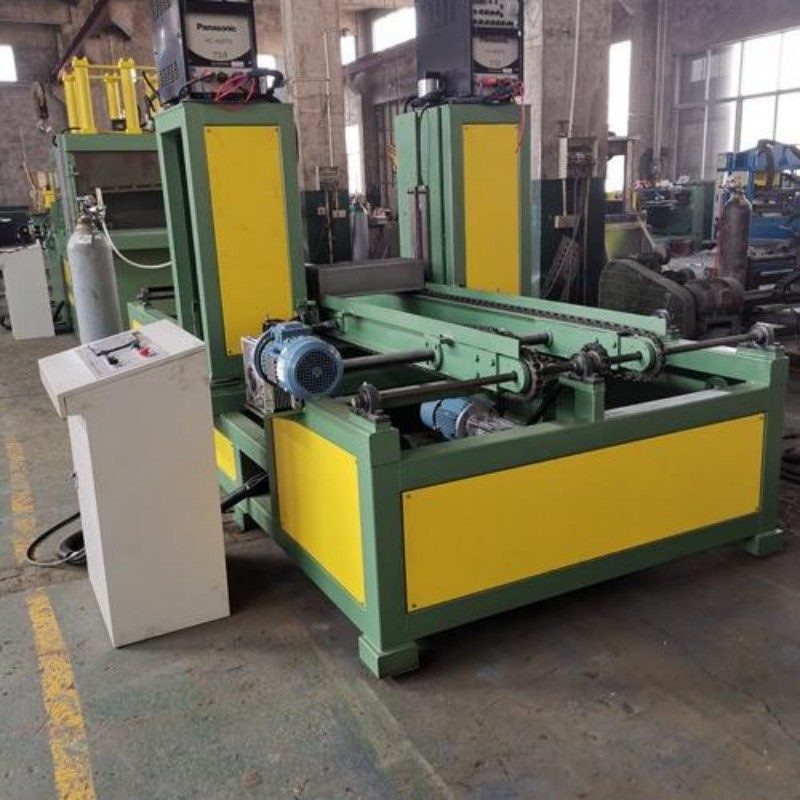

Сварочный станок для гофрированных ребер
Сварочный станок для гофрированных ребер предназначен для автоматической сварки гофрированных ребер. Оснащен ПЛК импортного производства и сенсорным экраном, обеспечивающими как автоматическое, так и ручное управление.
Описание
маркер
Сварочный станок для гофрированных ребер предназначен для автоматической сварки гофрированных ребер. Оснащен ПЛК импортного производства и сенсорным экраном, обеспечивающими как автоматическое, так и ручное управление. В режиме автоматического управления можно напрямую вводить параметры, такие как количество гофров на каждом ребре, высота гофров, шаг гофров, скорость сварки и т. д. Вертикальное перемещение сварочного пистолета осуществляется за счет шарико-винтовой пары, приводимой в движение сервомотором, что позволяет достичь оптимального качества сварки. Механизмы позиционирования гофрированных пластин, зажимания зажимов и усилительных стержней приводятся в действие пневматическими цилиндрами. Зажим гофрированных пластин с помощью механизма зажима с помощью шатунов пневматических цилиндров позволяет добиться оптимального результата сварки. Гофрированные пластины подаются автоматически и непрерывно с помощью редукторного двигателя, а с помощью сенсорного экрана можно выполнить сварку всей партии гофрированных пластин за один раз.
Технические характеристики машины для сварки гофрированных пластин
| Наименование параметра | Значение |
| Ширина гофрированной пластины | 300–1600 мм |
| Высота гофра (волны) | 50–400 мм |
| Шаг гофра (волны) | ≥ 40 мм |
| Производительность (скорость сварки) | 2–3 шт./мин |
| Напряжение питания | 380 В |
| Мощность электродвигателя | 1,5 кВт |
| Диапазон регулировки давления воздуха | 0,2–0,8 МПа |
| Технология сварки | Сварка в среде аргона |
Комплектация машины для сварки гофрированных пластин
| № | Наименование и модель | Бренд / Производство | Примечание |
| 1 | PLC | Schneider | |
| 2 | Сенсорная панель оператора (HMI) | Delta | |
| 3 | Серводвигатель и сервопривод | Delta | Привод: JE-40A Двигатель: HG43J-S100 |
| 4 | Реле | Schneider | |
| 5 | Автоматические выключатели | Schneider | |
| 6 | Контакторы (пускатели) | Schneider | |
| 7 | Бесконтактные датчики приближения | Autonics | |
| 8 | Подшипники | NSK | |
| 9 | Мотор-редукторы | Тайвань | NMRV90, передаточное отношение 1:100 и 1:60 |
| 10 | Линейные направляющие | HIWIN | |
| 11 | Ходовой винт (шарико-винтовая пара) | HIWIN | |
| 12 | Сварочные аппараты | Panasonic 400 — 2 шт. | |
| 13 | Пневматические цилиндры | AirTAC | Тайвань; типоразмеры: SC63×75, SC80×50 |
| 14 | Электромагнитные клапаны | AirTAC | |
| 15 | Фитинги для трубопроводов | AirTAC | |
| 16 | Пневматический комбинированный узел из двух элементов | AirTAC | |
| 17 | Пневматические шланги | Китай |
